SGZ-H-K3核極(安全級)低壓抽出式成套開關設備
SGZ-H-K3核極(安全級)低壓抽出式成套開關設備是根據國內外核電廠電氣設備設計規范和運行經驗而研制的新型低壓成套開關柜，適用于核電廠380VAC低壓配電系統，作為安全級電氣或儀控設備電源分配之用。設備采用模數化設計，具有電氣方案組合靈活、安裝維護方便等特點。
設備按照核電廠安全級電氣設備相關標準和CPR1000+壓水堆核電站核島低壓電氣設備技術要求，通過了基準電氣性能、抗地震性能及內部故障電弧等型式試驗。

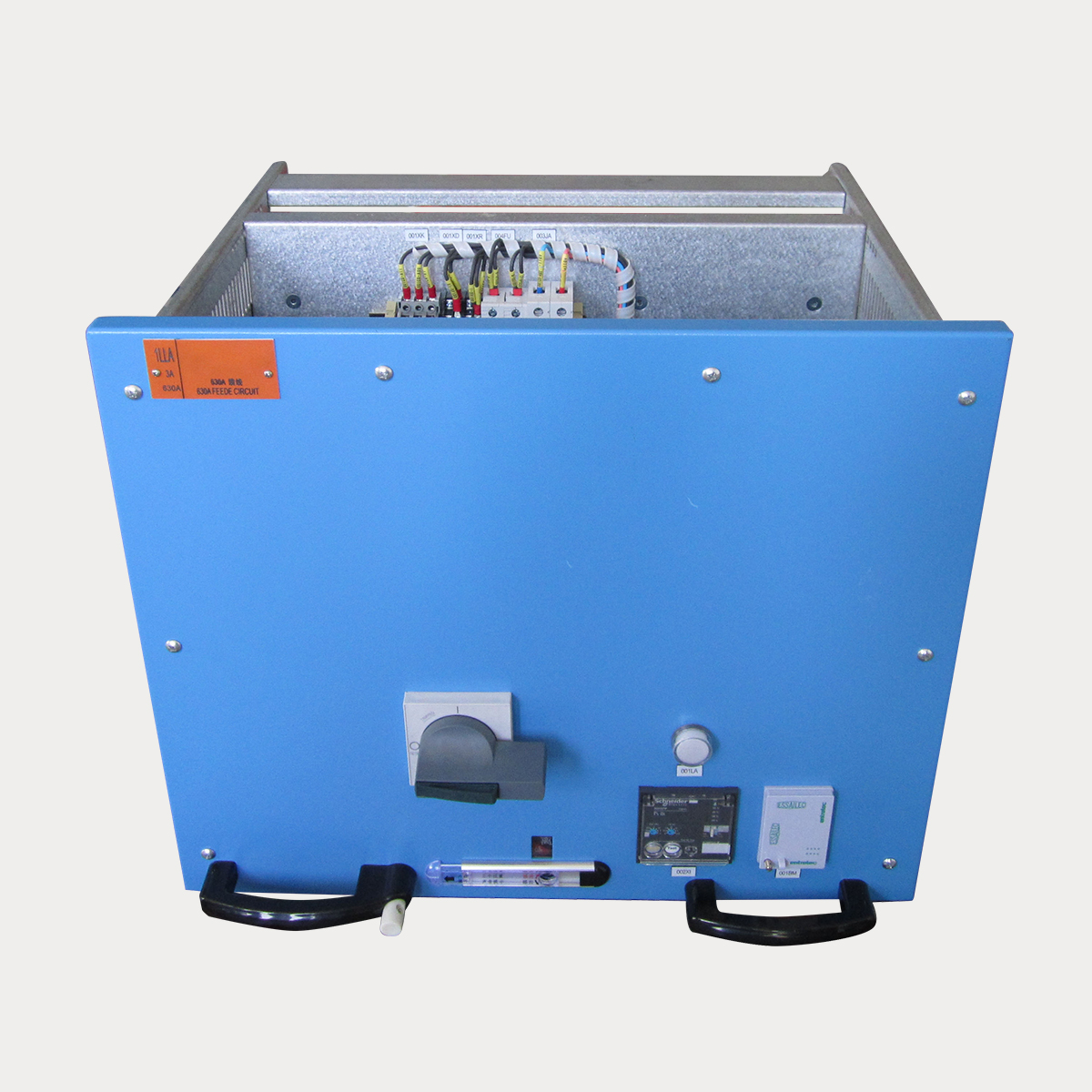

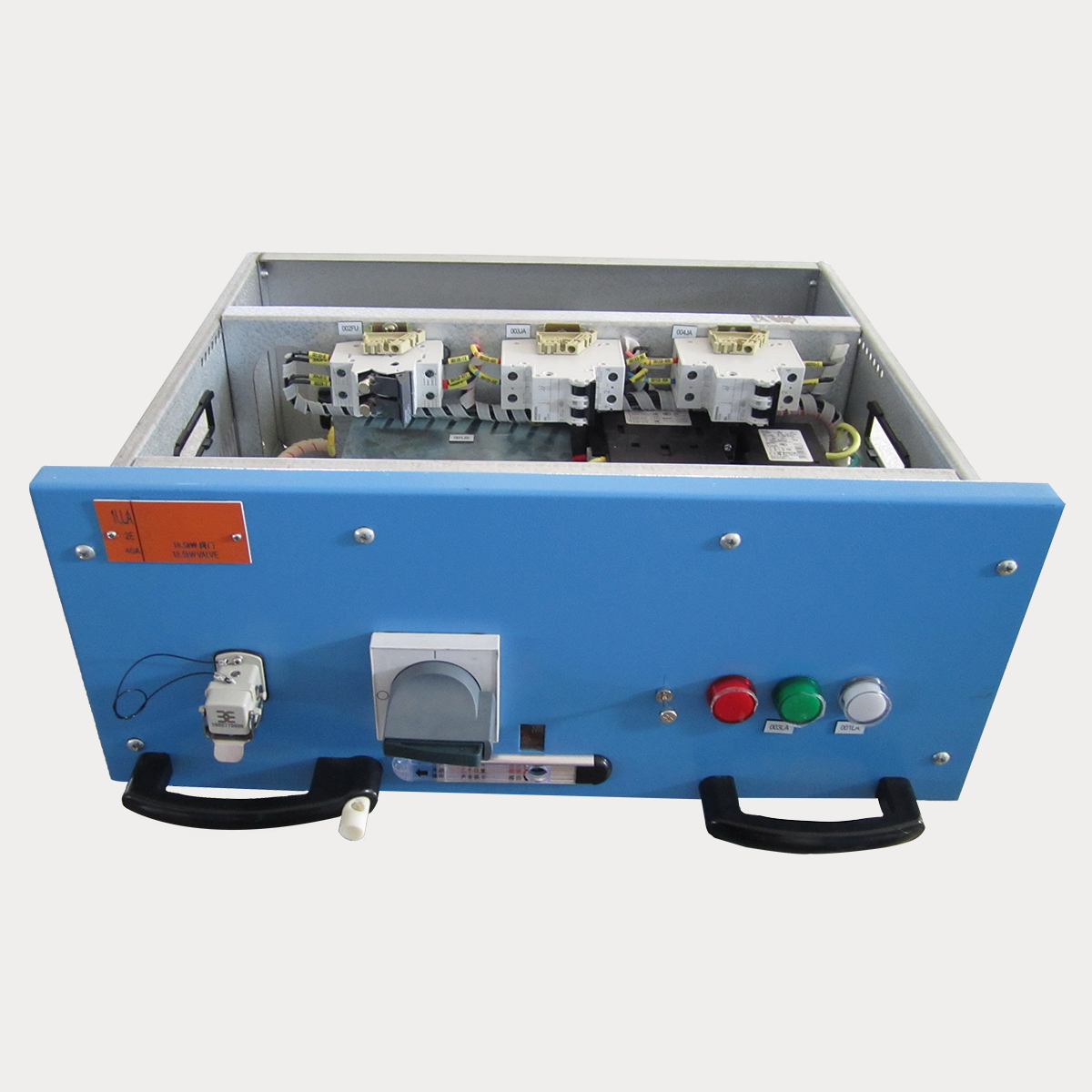

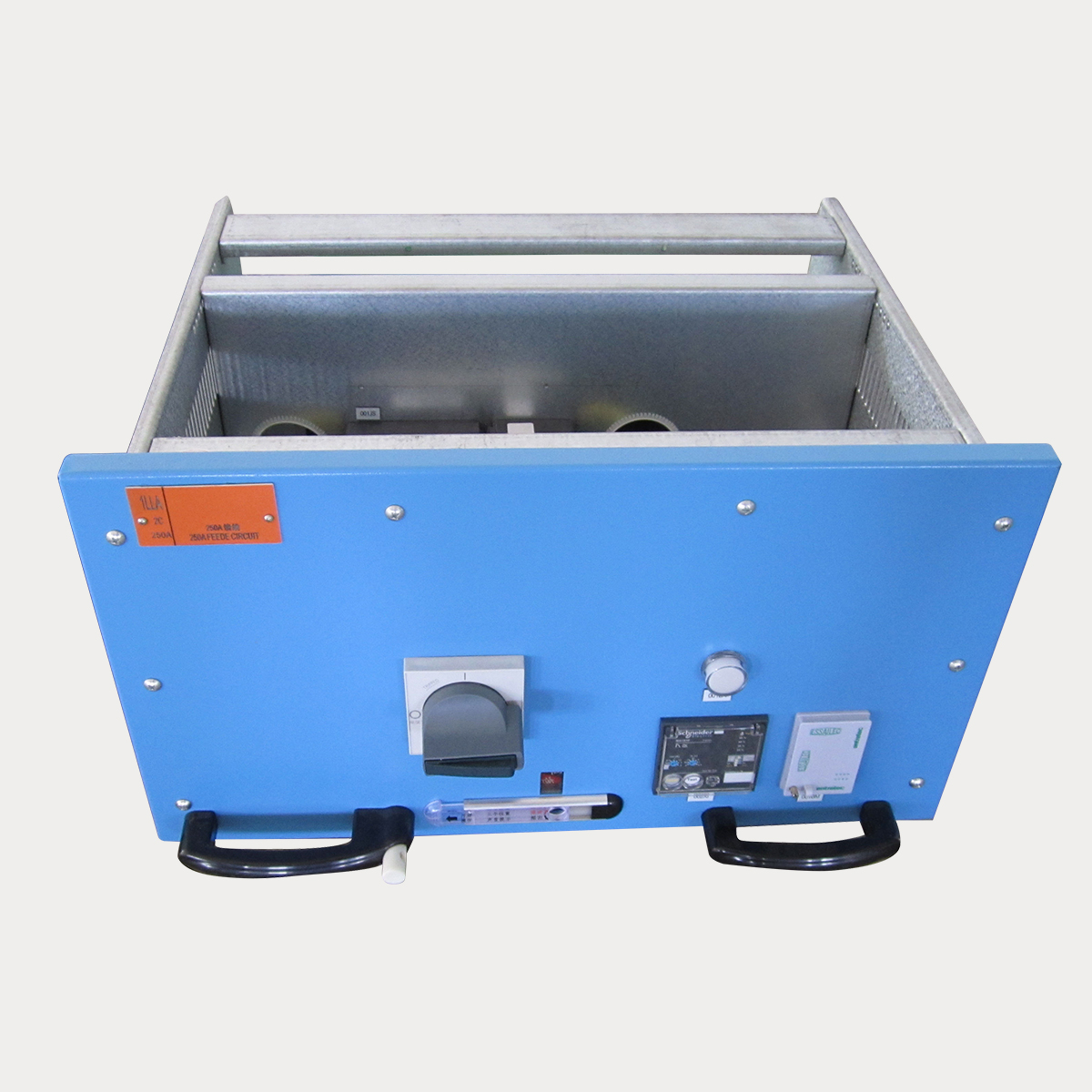

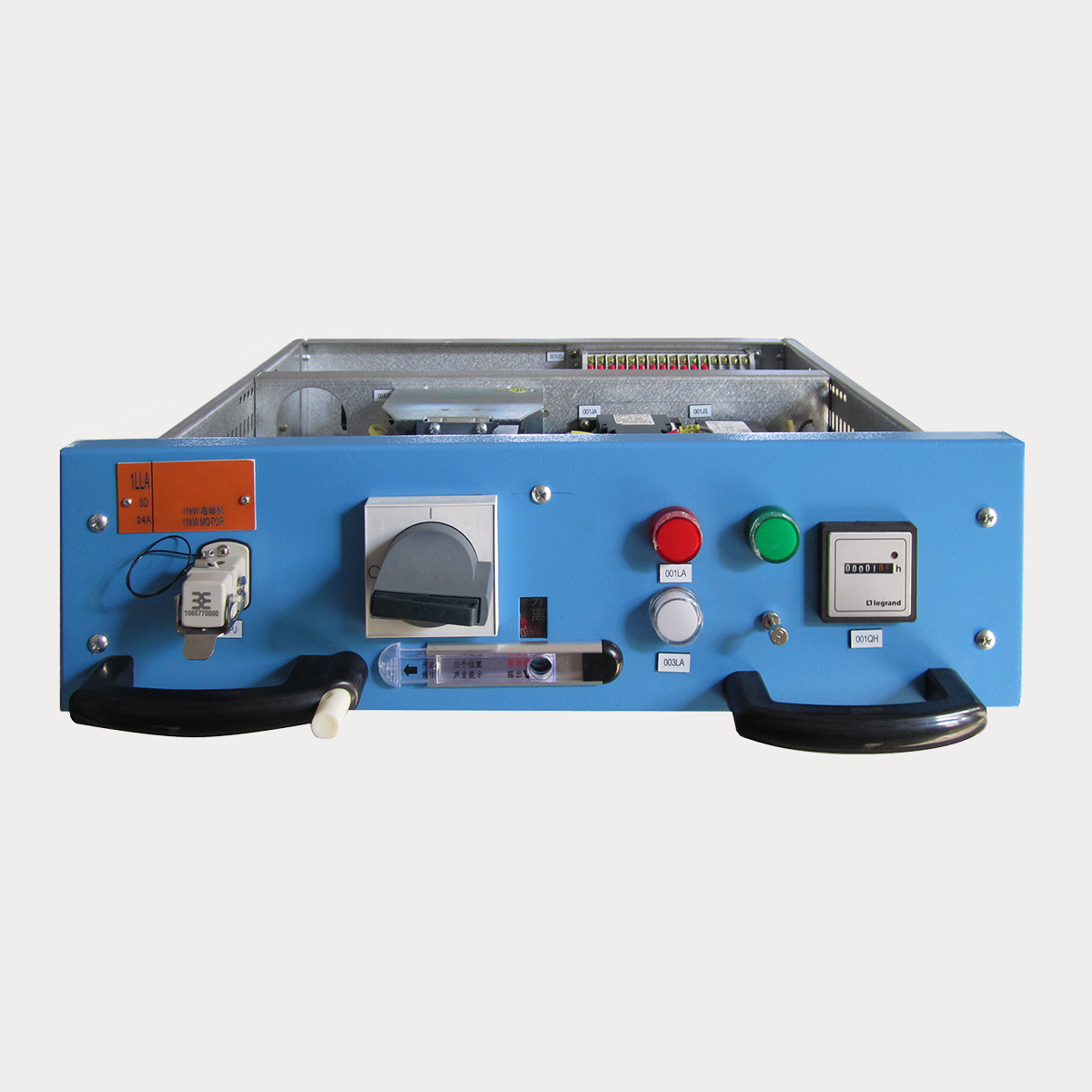

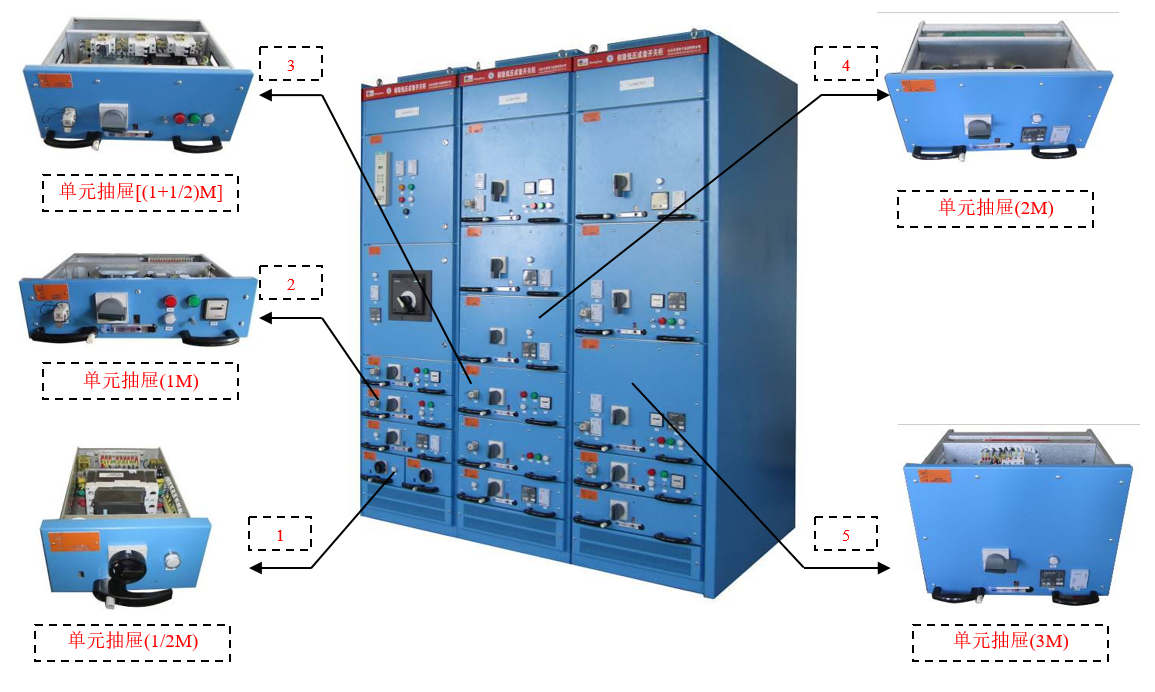

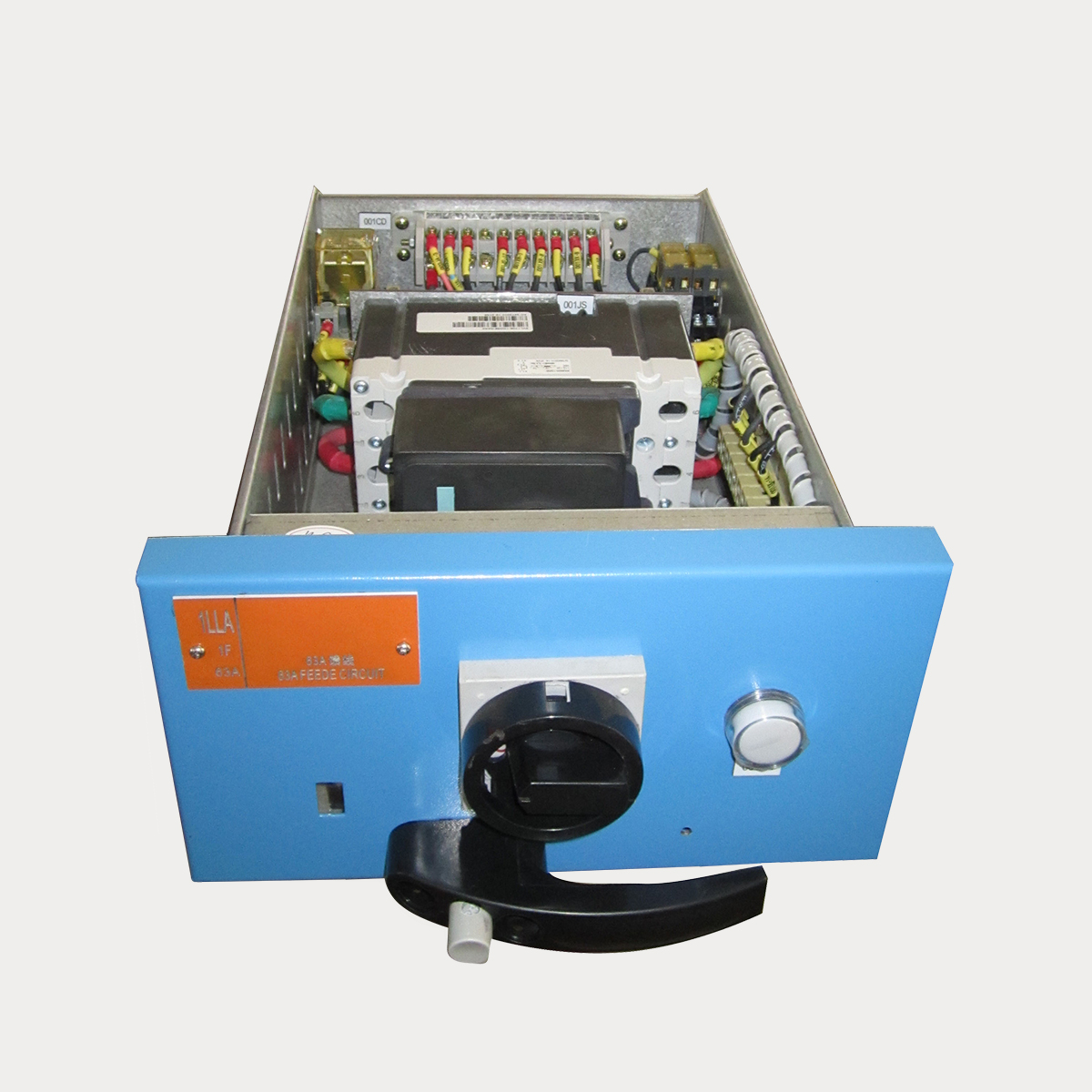

設備采用拼接和局部焊接組裝而成，設備各隔室（包括：母線室、電纜室、小母線室、功能器件室）之間均采用金屬鋼板分隔。抽屜單元具有明顯的“連接”、“試驗”、“分離” 位置和鎖定裝置，可確保設備運行及維護人員的安全。
產品符合的主要標準及規范
GB 7251.1-2005 《低壓成套開關設備和控制設備 第1部分：型式試驗和部分型式試驗成套設備》
GB/T 13625- 1992 《核電廠安全系統電氣設備抗震鑒定》
GB/T 12727-2002《核電廠安全系統電氣設備質量鑒定》
RCC-E 2005 《壓水堆核電站核島電氣設備設計和建造規則》
IEEE323-2003 《Standard for Qualifying Class 1E Equipment for Nuclear Power Generating Stations》
IEEE 344-2004 《Recommended Practice for Seismic Qualification Of Class 1E Equipment for Nuclear Power Generating Stations》
產品使用環境條件
海拔高度 低于2000m
環境溫度 -5℃～＋40℃ ；日平均溫度 ≤35℃ ；
相對濕度 相對濕度可達到100％。
1、 公司獲得國家核安全局頒發的“民用核安全設備設計許可證”、“民用核安全設備制造許可證”，是華中、華南地區唯一獲得此證的企業。許可范圍涵蓋1E級交流低壓開關柜。
2、 公司“廣東省重大戰略產業發展專項—核電站安全級低壓成套開關設備開發項目”的承擔和實施單位，在低壓柜產品可靠性、安全性方面有多項重大技術突破。核安全級產品已于2011年11月按照核電行業技術標準要求通過全套型式試驗，并通過科技成果鑒定：
電氣性能試驗、抗地震性能試驗；
內部故障引弧試驗（35kA/0.3s）；
產品通過廣東省科技成果鑒定，榮獲省科技成果獎、汕頭市科學技術一等獎等榮譽。
3、 產品已獲發明、實用新型等專利8項，是“廣東省高新技術產品”。
產品主要技術參數
序 號 | 項 目 | 技術參數 | |
1 | 額定電壓 | 380 V | |
2 | 額定絕緣電壓 | 660 V | |
3 | 額定頻率 | 50 Hz | |
4 | 額定電流 | 水平母線額定電流 | 2000 A |
垂直母線額定電流 | 1000 A | ||
5 | 額定短時耐受電流 | 35 kA/1s | |
6 | 額定峰值耐受電流 | 73.5 kA | |
7 | 外殼防護等級 | IP31以上 | |
8 | 機械碰撞防護等級 | IK07 | |
9 | 內部燃弧 | 電流 | 35kA |
持續時間 | 0.3s | ||
10 | 抗地震性能 | 反應譜 | 核島電氣廠房7.00mm層 |
次數 | 5次OBE/1次SSE | ||
持續時間 | 30s | ||
阻尼比 | 5% | ||
11 | 外形尺寸（寬X深X高） | 600mmX1000mmX2200mm | |
